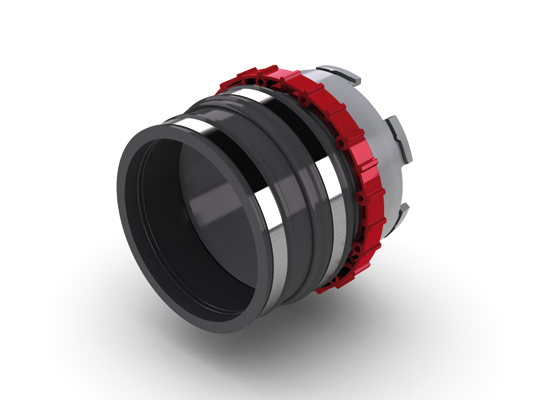

Tesnjenje kabelskih prebojev BKD 150
Sistem BKD je namenjen zanesljivi električni oz. kabelski napeljavi z različnimi notranjimi premeri. Podjetje JANSIK d.o.o., skupaj z podjetjem UGA, je prepričano, da z minimalnim vloženim naporom pri montaži, zagotavlja tesnilni sistem BKD varno tesnjenje instalacij, ki se uporabljajo za vodo, ki je pod pritiskom. Sistem ima veliko možnosti za priključitev in je kompatibilen z drugimi sistemskimi napeljavami. Skupaj s standardnimi sistemskimi pokrovi so dobavljene tudi objemke za toplotno krčenje (TM objemke). Opcijsko so na voljo tudi objemke za hladno krčenje (KS objemke).
Prednosti sistema BKD
• hitra in enostavna montaža,
• takojšnja neprepustnost za plin in tlačno vodo,
• trajno in zanesljivo tesnjenje,
• primerno za topel in hladen skrček,
• raznolike variante in možnosti povezovanja,
• variabilna sestava,

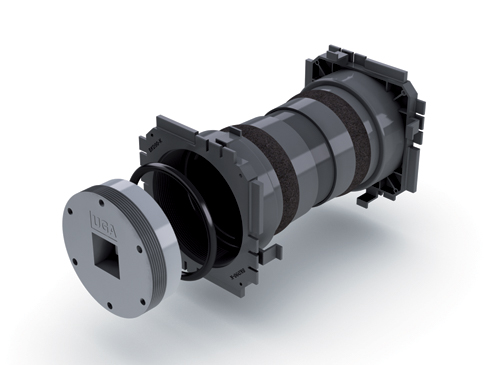

• posebna izvedba za dvojne stene,
• možnost nadgradnje za protipožarno zaščito po DIN 4102-9.
Sistem je primeren za vse situacije

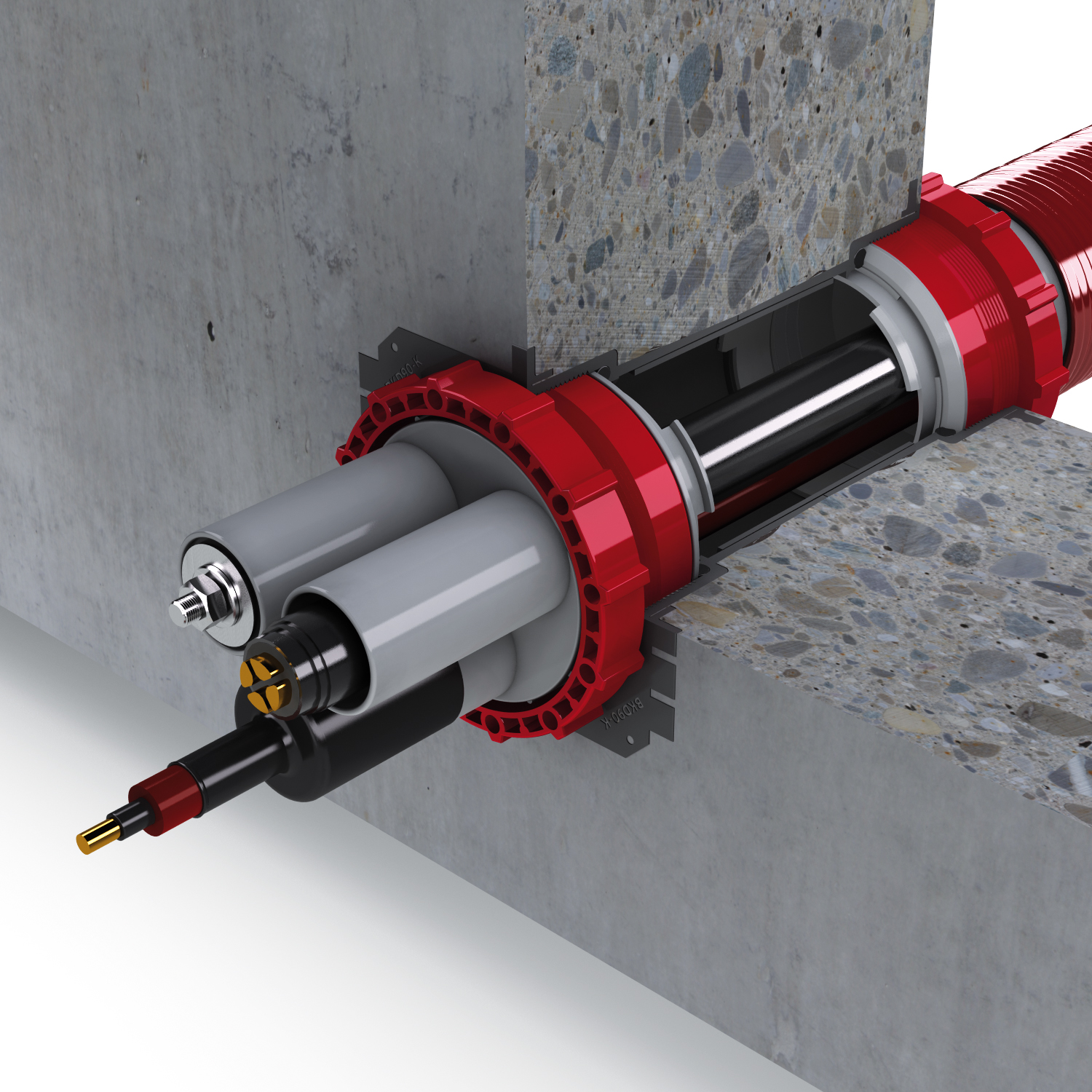

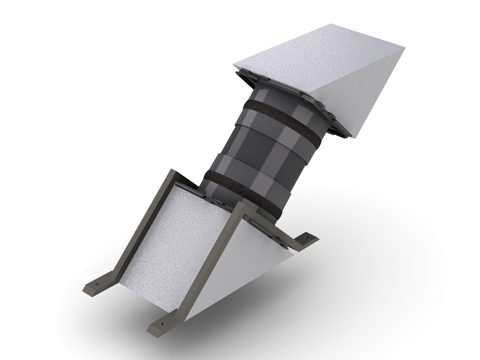

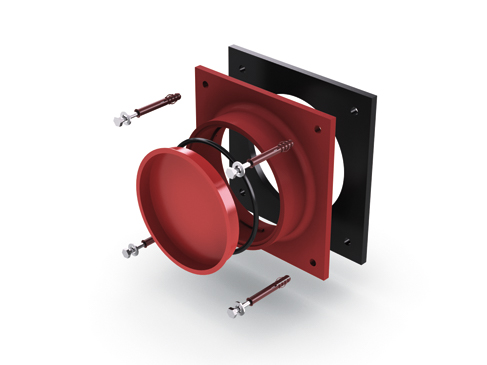

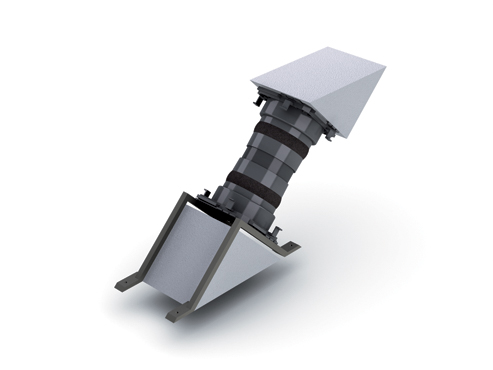

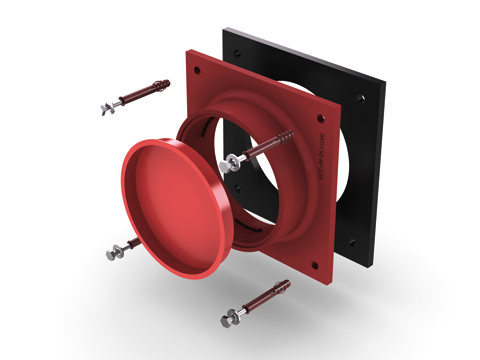

Ker se zahteve na gradbiščih venomer spreminjajo, zagotavlja sistem BKD vedno ustrezno rešitev za namestitev. Na voljo so enostavni, dvojni, poševni (diagonalni) tesnilni kompleti, kakor tudi tesnilni kompleti s prirobnicami. Prav tako so na voljo različni sistemski pokrovi, sistemi za zaščito kablov (KSS) in priključne objemke.
Takojšnja zatesnitev in zaščita

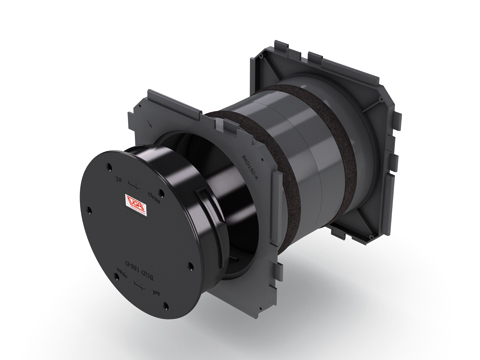

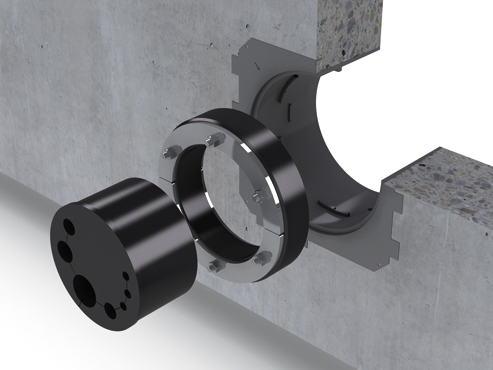

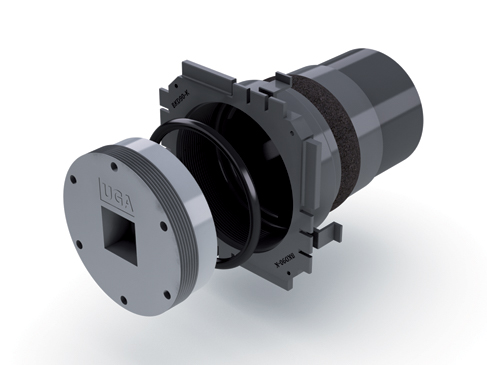

UGA tesnilni kompleti se izdelujejo tako, da se po dolžini popolnoma ujemajo z debelino sten. Vsak posamezen tesnilni komplet je dobavljen skupaj s pokrovom, ki je neprepusten za vodo in pline. Tako ostaja notranji prostor med samo vgradnjo čist in tesnilni komplet je takoj po izvedenem betoniranju neprepusten za vodo in plin.
Trajna povezanost z betonom
Tesnilni komplet je opremljen s tesnilnim sistemom. Ta omogoča trajno povezanost z betonom. S tem je zagotovljena odlična tlačna neprepustnost za vodo.

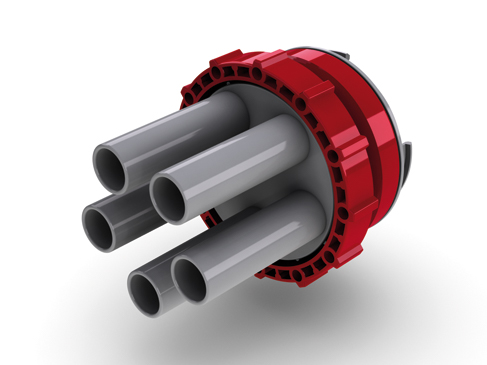

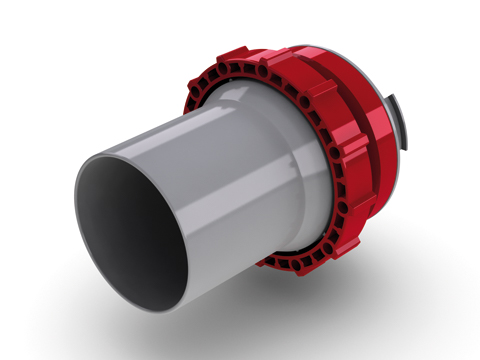

Sistemski pokrov BKD in dodatne možnosti za priključitev
En priključek, veliko možnosti

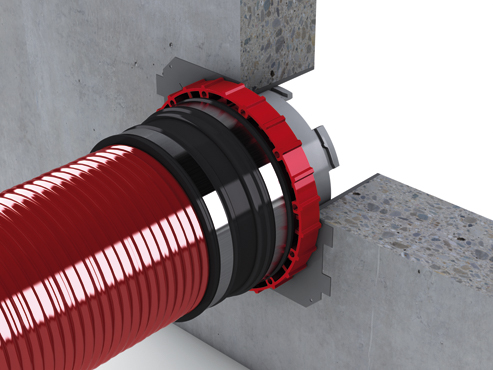

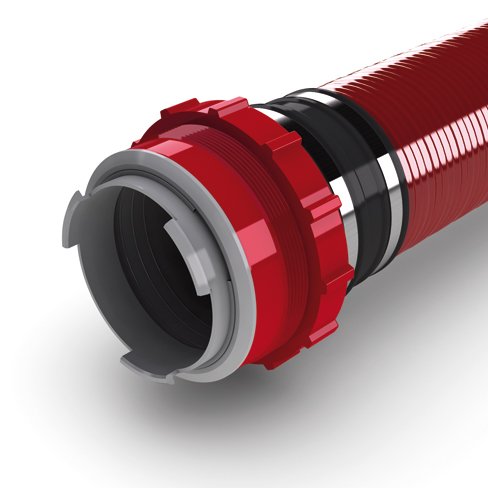

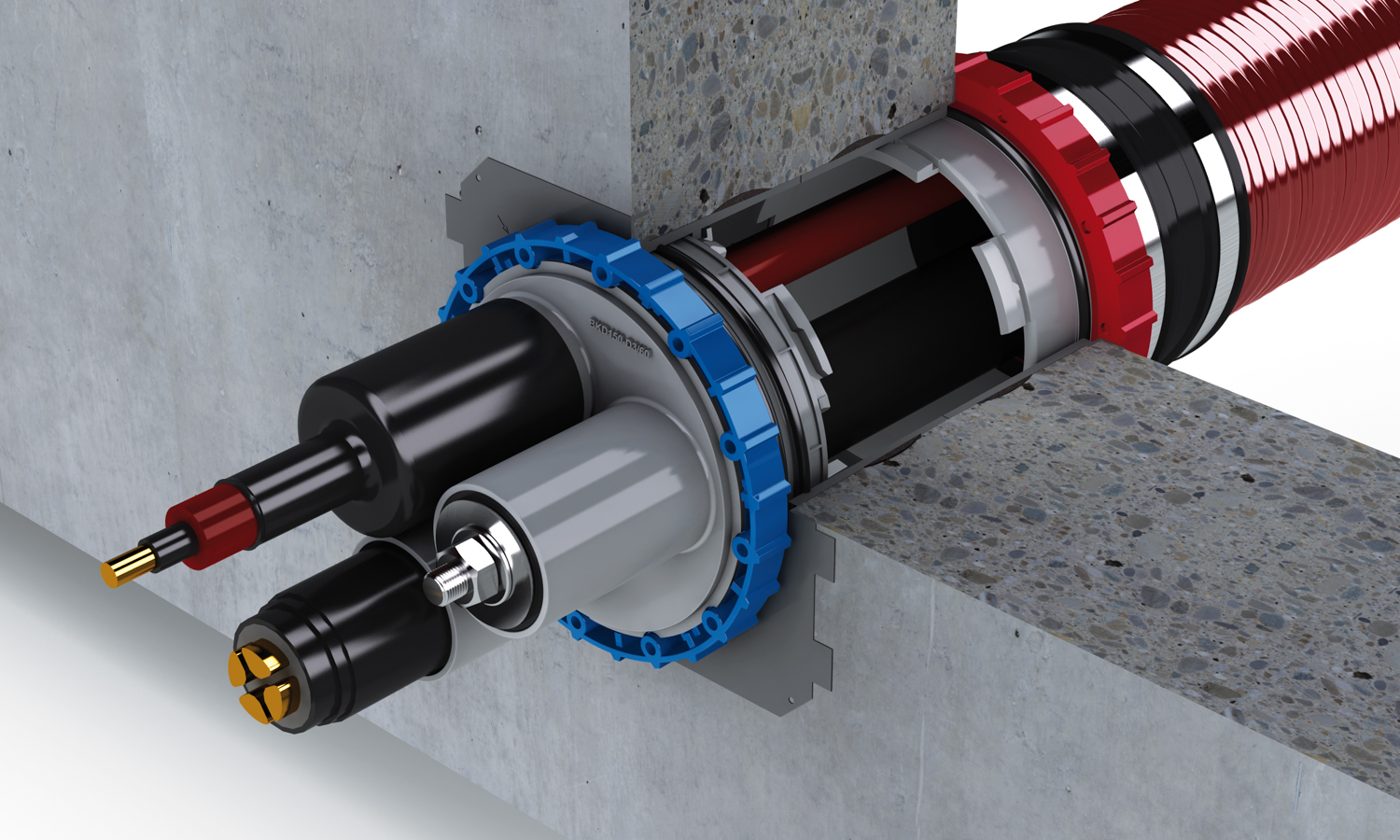

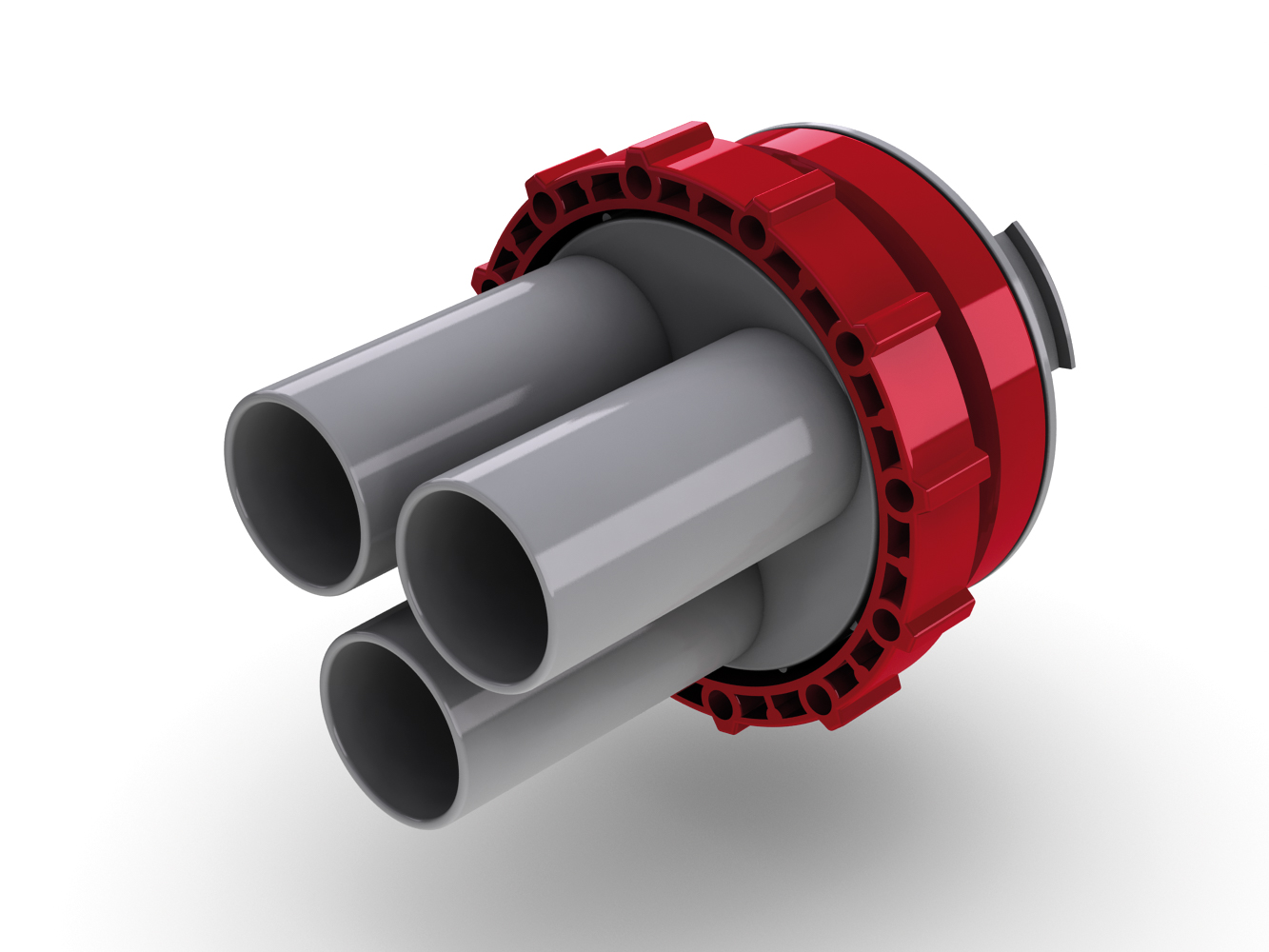

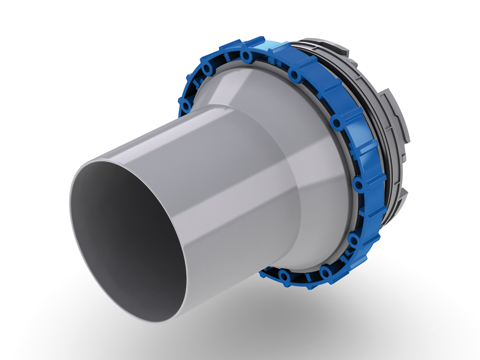

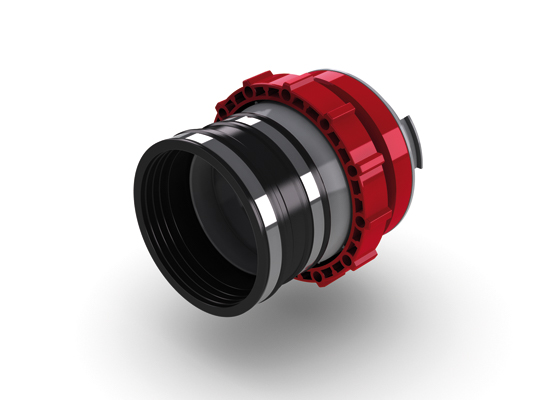

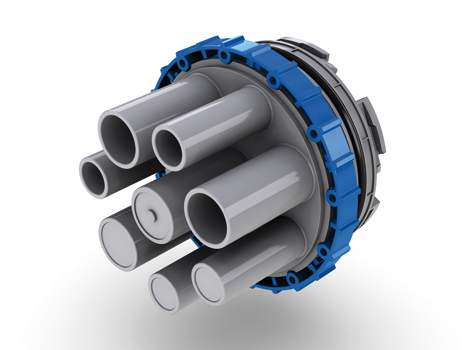

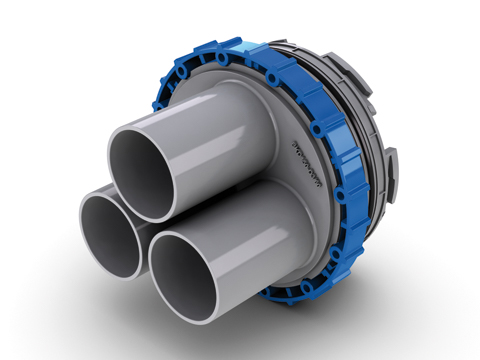

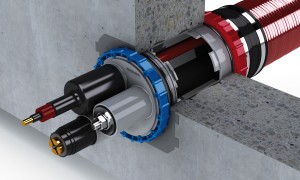

Na tesnilni komplet BKD lahko priključite tako sistemski pokrov z nastavki ali z objemko, kakor tudi sistem za zaščito kablov (KSS). Pred položitvijo kablov je potrebno s pomočjo montažnega ključa GSS vstaviti sistemski pokrov in sistem za zaščito kablov. Nezasedeni nastavki sistemskega pokrova se lahko zatesnijo s posebnim čepom in so tako na voljo za kasnejšo uporabo.

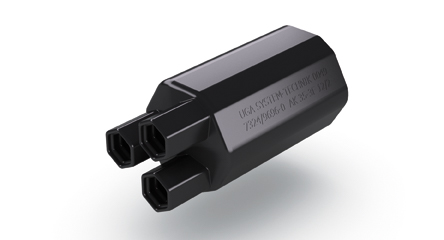

Tehnika toplotnega in hladnega krčenja

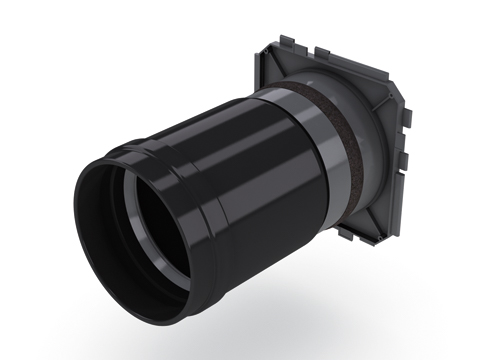

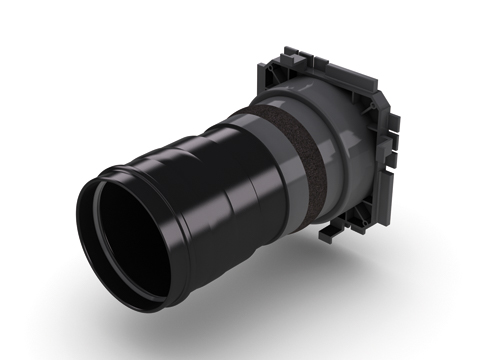

V standardnih izvedbah podjetje JANSIK d.o.o. dobavlja sistemske pokrove z objemkami za toplotno krčenje. Opcijsko so na voljo tudi objemke za hladno krčenje.
Preizkušeno tesnjenje
Sistem BKD 110 je dosegel v povezavi z neprepustnostjo za plin in za vodo pod pritiskom odlične rezultate, ki so celo presegali vrednosti, ki so zahtevane v praksi.
Neprepustnost za plin
Takoj po začetku preizkusa je delni tlak znašal 5,4 x 10–6 mbar. To je odlična vrednost, saj se giblje vrednost delnega tlaka za helij v zraku pri približno 4,8 x 10–6 mbar.
Neprepustnost za vodo pod pritiskom
Ni prišlo do iztekanja tekočin.
Preizkus uničenja
Od 5 barov do nekaj čez 20 barov (odvisno od modela)
